自动扭力测试仪使用方法图解

　　在现代制造业中，扭力测试是确保产品质量和性能的重要环节，特别是在汽车、航空航天、电子电器及精密机械等领域，扭力值的准确测量直接关系到产品的安全性和可靠性。自动扭力测试仪作为一种高效、精准的测量工具，能够大大简化测试流程，提高测试效率。下面，我们将通过图文并茂的方式，详细介绍自动扭力测试仪的使用方法。

　　一、准备工作

　　1. 设备检查

　　首先，确认自动扭力测试仪外观无损坏，电源线、数据线连接完好。打开设备电源，检查显示屏是否正常显示，无异常报警信息。

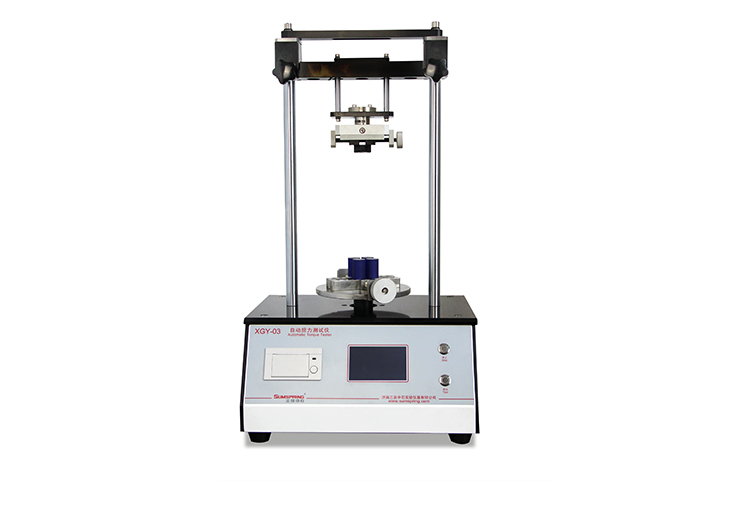

　　图1：设备外观检查

　　2. 校准仪器

　　使用标准扭矩扳手或校准器对测试仪进行校准，确保测量结果的准确性。校准过程需按照仪器说明书或校准证书上的要求进行。

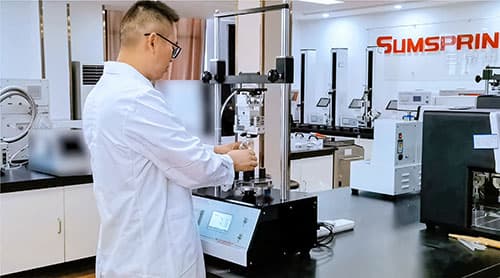

　　图2：仪器校准

　　二、安装被测样品

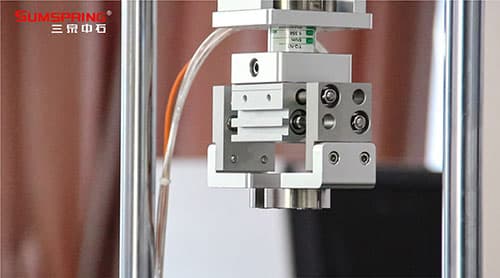

　　3. 夹具安装

　　根据被测样品的形状和大小，选择合适的夹具并安装在测试仪上。确保夹具稳固，能够可靠地固定被测样品。

　　图3：夹具安装

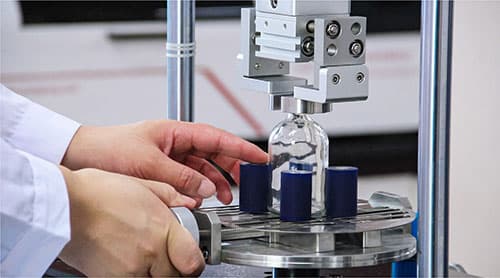

　　4. 放置被测样品

　　将被测样品正确放置在夹具中，确保样品与夹具之间无松动或偏移，以免影响测试结果。

　　图4：放置被测样品

　　三、设置测试参数

　　5. 进入测试界面

　　通过测试仪的控制面板或配套软件，进入测试参数设置界面。

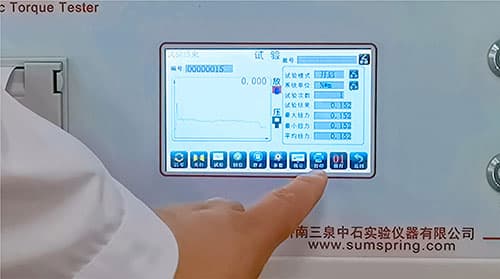

　　图5：测试界面入口

　　6. 设置参数

　　根据测试需求，设置目标扭力值、测试速度、测试次数等参数。部分高级测试仪还支持设置扭力上下限报警值。

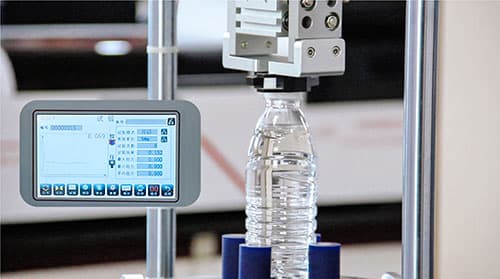

　　图6：参数设置界面

　　四、开始测试

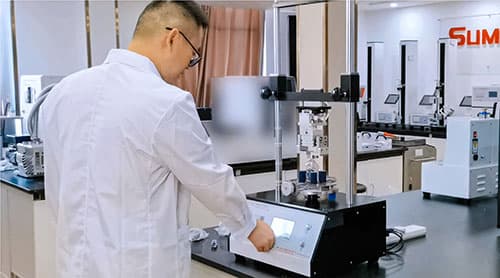

　　7. 启动测试

　　确认所有设置无误后，点击“开始”按钮，测试仪将自动对被测样品施加扭力，并记录测试结果。

　　图7：启动测试

　　8. 观察结果

　　测试完成后，测试仪会显示测试结果，包括实际扭力值、测试时间等信息。部分测试仪还支持将测试结果导出至电脑进行分析。

　　五、结束与清理

　　9. 卸载样品

　　测试结束后，安全地卸载被测样品，并清理夹具和测试仪表面，保持设备整洁。

　　10. 关闭设备

　　完成所有测试后，关闭测试仪电源，拔掉电源线，确保设备处于安全状态。

　　通过以上步骤，您可以轻松掌握自动扭力测试仪的使用方法。请注意，不同品牌和型号的测试仪具体操作可能有所不同，因此在实际操作中，务必参考对应的设备说明书。
